城市地下综合管廊模具的合模与脱模——紧固装置

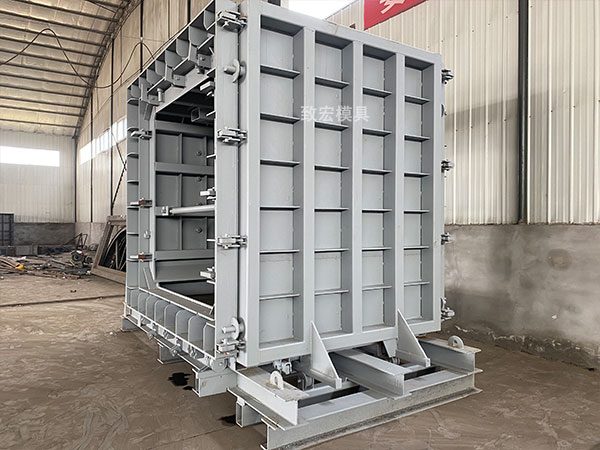

城市地下综合管廊模具的端模、侧模与底模的开合方式端模、侧模与底模之间有餃链式翻转型和滚轮式平移型2种开合方式。

城市地下综合管廊模具的合模

城市地下综合管廊模具的紧固定位装置传统模板通过紧固装置和定位装置实现城市地下综合管廊模具的合模与脱模，定位装置的作用是使底模、侧模、端模及内模间的定位更准确；紧固装置的作用是紧密连接各模板，形成密闭空间。通常各模板通过定位销与定位座实现定位与导向作用，控制侧模、端模和底模的相对位置，保证模具型腔的尺寸精度。通过拧紧紧固螺母将各模板紧固在一起，定位装置与紧固装置为2个独立装置，通常由一个定位装置配合2个紧固装置共同工作，造成紧固装置和定位装置较多，增加了模具的复杂性。

城市地下综合管廊模具的定位装置由于预制管廊浇筑后需进行蒸汽养护，城市地下综合管廊模具暴露在高温潮湿环境中极易生锈，尤其是脱模时紧固装置内的紧固螺母与紧固螺栓，由于数量多且易生锈，导致脱模操作困难，降低了生产效率。为此设计了一种新型紧固定位装置，采用定位销与楔子代替螺纹结构以解决生锈问题，且两装置合为一体，解决了因定位装置与紧固装置不在同一轴线上引起的合模精度不够的问题。
