雄安新区建设现代化城市——管廊模具的结构说明

时间:2022-03-12 来源:本站 点击:13次


雄安新区建设现代化城市——管廊模具的结构说明

管廊模具在近几年的使用量逐渐大了起来,尤其是雄安新区建设现代化城市,不管是交通还是资源信息运输(电力、通信)还是城市地下污水排放、雨水收集都依赖于综合管廊模具制成的管廊构件,也就是我们经常说的管廊。综合管廊模具有2种操作方式,分别是预制生产和现场浇筑,这两种生产方式没有特别要求必须用哪一个,主要是针对施工方的施工方案来选择的。接下来我们就综合管廊模具的结构来展开说明。

我们直接来开门见山,管廊模具有2中结构,分别是卧式管廊模具和立式管廊模具,卧式管廊模具的特点:两侧开门、振捣方式主要是震动插入式振动器振捣,可使用附着式振动器振捣(客户可根据实际需求自行选择),卧式管廊模具主要适用于常规中、小型号管廊构件,对生产现场起吊高度要求相对较低,可在车间内部生产,承接口成型效果好,存在承重模板,模具周转周期较长;立式管廊模具为双仓、四边开模方式,振捣方式主要是振动棒插入式振捣,可使用附着式振动器辅助振捣,立式模具不存在承重模板。

单仓卧式管廊模具由底模、内模、侧模三部分组成:

底模采用5mm钢板加工成定型模具并固定在台座上;内模采用6mm钢板制作成4个角模4个面板,组成可拆卸式组合模板;

外模采用6mm钢板制作成4个可打开式面板。模具均为工厂加工成型钢模板,现场拼装,每个面板均是一块整体钢模。模具采用龙门吊进行起吊拼装,先安装箱涵芯模,待钢筋笼吊装到位后安装外模。

城市地下综合管廊模具拼装前整体除锈、打磨干净并均匀涂抹脱模剂,安装工作与钢筋笼的安装配合进行,影响钢筋安装的模板待钢筋安装完毕后安装。模板拼缝用软泡沫止水保证接缝平整度。安装完毕后,对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查。

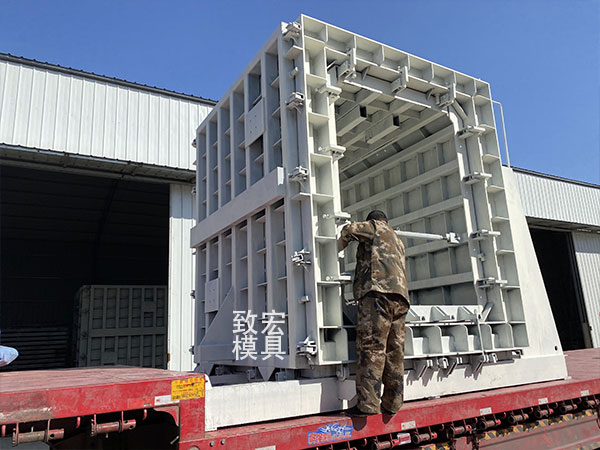

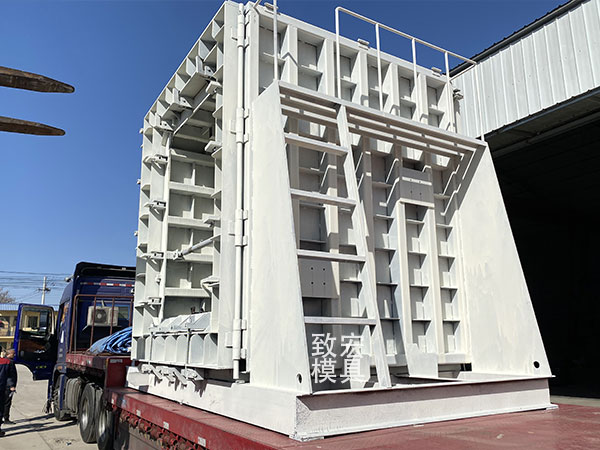

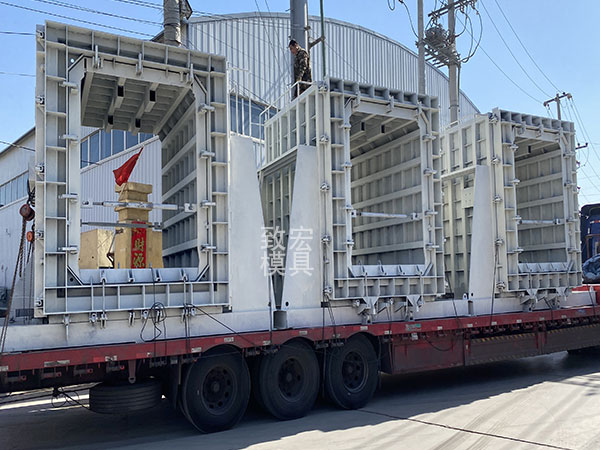

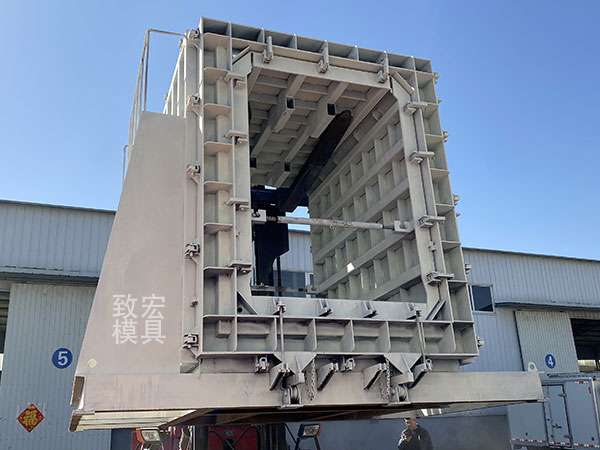

前两天刚刚发货的三套综合管廊模具实拍图(禁止盗图,违者必究)

城市地下管廊模具

单仓卧式管廊模具

城市地下综合管廊模具

预制综合管廊模具

预制管廊模具

与管廊模具相关的产品:

箱涵模具 方涵模具 共同沟模具 预制箱涵模具
